節能軸承式中心傳動球（棒）磨機
球磨機工作原理：

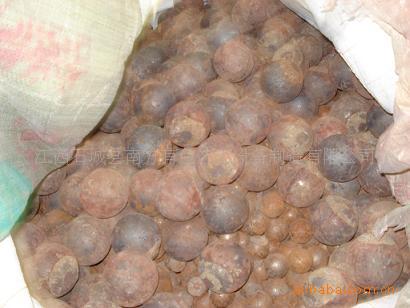

本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
球磨機結構特點：
球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。
根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機。
球磨機主要技術參數：
規格型號 | 筒體轉速 (r/min) | 裝球量 （ T ） | 給料粒度 (mm) | 出料粒度 (mm) | 產量 (t/h) | 電機功率 (kw) | 重量 (t) |
Ф900×1800 | 38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 3.6 |
Ф1200×2400 | 32 | 3.8 | ≤25 | 0.075-0.6 | 1.5-4.8 | 45 | 12.5 |
Ф1200×4500 | 32 | 7 | ≤25 | 0.074-0.6 | 1.6-5.8 | 55 | 13.8 |
Ф1500×3000 | 27 | 8 | ≤25 | 0.074-0.4 | 2-5 | 90 | 17 |
Ф1500×5700 | 27 | 15 | ≤25 | 0.074-0.4 | 3.5-6 | 132 | 24.7 |
Ф1830×3000 | 24 | 11 | ≤25 | 0.074-0.4 | 4-10 | 180 | 28 |
Ф1830×6400 | 24 | 23 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
Ф1830×7000 | 24 | 25 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 36 |
Ф2200×5500 | 21 | 30 | ≤25 | 0.074-0.4 | 10-22 | 370 | 48.5 |
Ф2200×7500 | 21 | 33 | ≤25 | 0.074-0.4 | 16-29 | 475 | 56 |
